超音波計測
  機器の開発以外にも非破壊検査についてのコンサルタントも行っております。
  御気軽にご相談下さい。
  • 超音波厚さ計
  • 汎用1チャネル仕様 HST-101
  • 高周波4チャネル仕様 HST-411
  • 超音波探傷器
  • UT-101
  • 超音波レベル計
  • 超音波用部品(LSI等)
  • 超音波非接触砂面計(波高計)
  • 写真をクリックすると拡大されます

    超音波厚さ計

    HST-101

    仕 様

      (1) 測定範囲     : 0.500mm〜99.9mm
      (2) 測定チャネル   : 1CH
       (3) 測定分解能    : @0.500〜3.000mm   :0.001mm
                   A3.00〜20.00mm   :0.01mm
                   B20.0〜99.9mm    :0.1mm
       (4) 測定精度     : ±(フルスケールの1/1000+4×分解能)
       (5) 音速設定範囲   : 3000〜7095m/s
       (6) 超音波繰返周波数 : 2KHz(外部同期で0.1〜5KHz)
       (7) パルス電圧    : -50V〜-350V
       (8) アンプ周波数特性 : 0.5〜150MHz  -3dB帯域
       (9) アンプ増幅度   : 60dB
     (10) レコーダ出力    :1点
     (11) 信号出力      : 波形モニター
                   @RFエコー
                   Aゲート信号
                   Bトリガー
                  ディジタル出力
                   @12BITパラレルデータ
                   Aイベントアラーム 1BIT
     (12) 入力信号       : 外部同期信号 TTL負論理 パルス幅20us
     (13) コンピュータI/F   : RS232C シリアルインターフェース
     (14) 電源	          @AC1φ 85V〜120V 50〜60Hz 10VA
                   A内蔵バッテリー  (ニッケル・水素)
     (15) 使用環境      : @動作温度  0〜+40℃
                   A保存温度  -20〜+70℃
                   B相対湿度  +40℃ 93%RH(結露なきこと)
     (16) ケースサイズ    : 256.5mm(W),69mm(H),324mm(D)
                   突起物を含まず
     (17) 重 量       : 約 3.3Kg

    HST-101 カタログ PDFファイル

                                     ページのTOP

    HST-411

    HST-411 仕様 PDFファイル

    HST-411 カタログ PDFファイル

                                     ページのTOP

    音波探傷器

    UT-101

    仕 様
    超音波探傷仕様
    1 周波数        : 0.5MHz 〜 30MHz
    2 ゲート        : 3ゲート(sゲート、F1,2ゲート)
    3 Fゲート        : S同期,T同期
    4 増幅度        : 約100DB
    5 送信パルス電圧    : 約500V
    6 アッテネータ     : 62DB 1DBステップ
    7 フィルター      : 1,2,5,10,20MHz ,広帯域
    8 検波         : プラス、マイナス、両波
    9 ゲート設定 (S,F)   : 鋼中縦波 約0.1mm 〜 409.5mm
                  0.1mmステップ(6000m/s)
    10 レコーダ出力     : 0 〜 2V(エコー高さ0 〜 100%)
    11ディジタル出力    : エコーハイト 8BIT(0.5 %/1BIT)
                : ビーム路程 12BIT ( 鋼中縦波
                  0.1mm/1BIT) (8000m/s)
    12 オシロスコープ用出力 : Aスコープ、ゲート,トリガー
    13 PCとの通信      : RS-232C
                  探傷器の各設定値の送受信
     一般仕様
    14 使用電源        : AC1φ 85V〜115V 50〜60Hz 50 VA
    15使用環境        : @動作温度 10 〜 +40℃
                  A保存温度 -20 〜 +70℃
                  B相対湿度 +40℃ 93%RH(結露なきこと)
    16 ケースサイズ     : 448.6mm(W),88mm(H),395mm(D)
                   突起物を含まず
    17 重 量        : 約 5Kg

    UST-101 カタログ PDFファイル
                                     ページのTOP

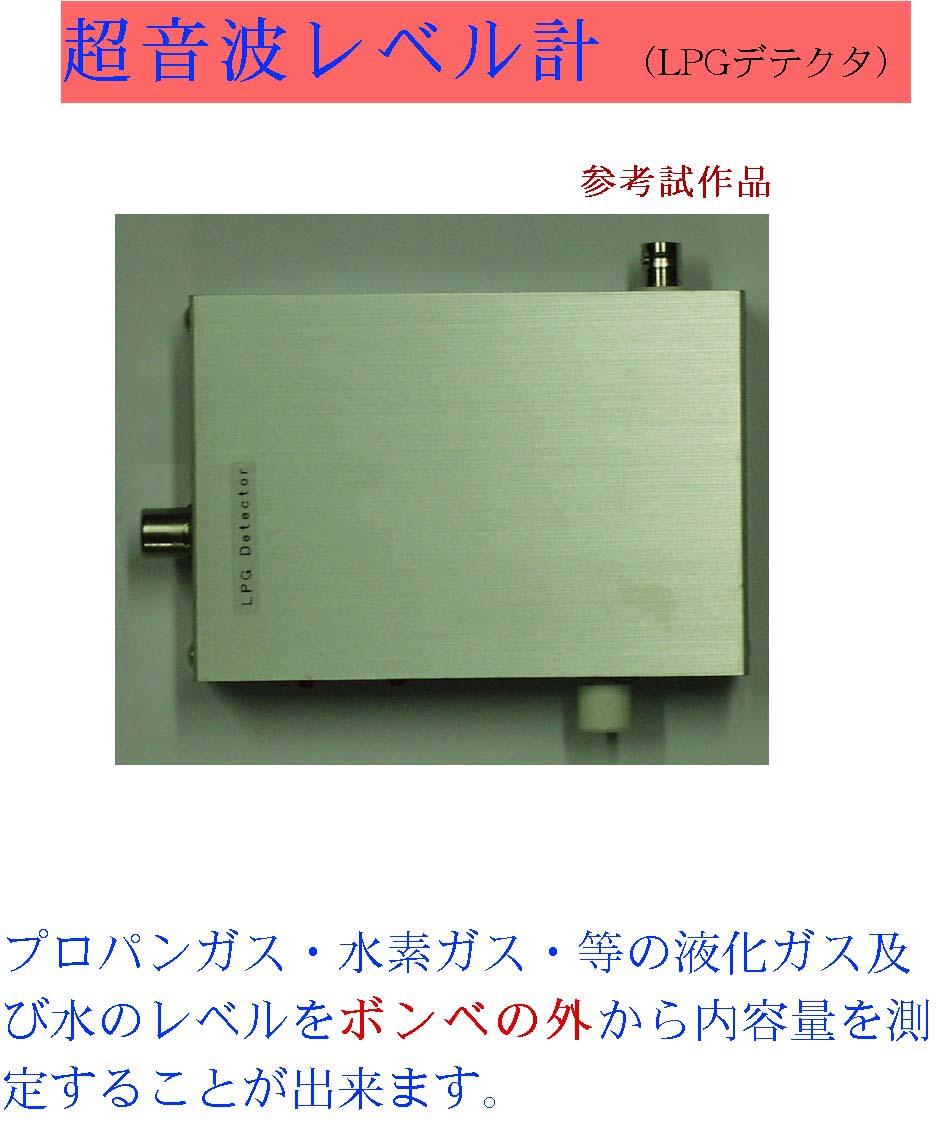

    超音波レベル計

  • 超音波でプロパンガス等の容器の外から液体の内容量を計測する装置
  •                                  ページのTOP

    超音波用部品(LSI等)

  • 超音波用パルサープリアンプ
  •    探触子周波数 0.5MHzから100MHz程度まで使用出来るパルサー・プリアンプ
      ・送信パルス電圧max:-550V(外部高圧電源による)
      ・受信ゲイン    :約30dB
      ・1探及び2探法に対応
      ・必要な信号及び電源:トリガー
                 (+トリガー信号、幅1us以上、繰り返しmax30KHz)
                  電源 +15V
                  高圧電源 max600V
                  受信アンプ出力 Z=50ohm
      ・リモート・パルサープリアンプとして使用できる。
       (同軸ケーブル2本でリモート、max 20m程度)
  • 超音波厚み計用LSI (FPGA)
  •   ・超音波繰り返し周波数(PRF)発生(100Hzから15KHz,100Hzステップ)
      ・ゲート発生(3ゲート,S同期又はT同期)設定は最高鋼中縦波で
       0.02mm分解能
      ・厚み計測用カウンター、最高鋼中縦波で0.02mm分解能、最大100mm
      ・8,16 BIT CPUとのインターフェース
      ・外部設定用レジスタ内蔵
      ・計測モード、T-S,S-B,B1-B2,各ゲートの+エコー,-エコー切替、
       及びゼロクロス法、
       スレッショルド法切替等

  • 超音波探傷器用LSI (FPGA)
  •   ・超音波繰り返し周波数(PRF)発生(100Hzから15KHz,100Hzステップ)
      ・ゲート発生(3ゲート,S同期又はT同期,S,F1,F2)設定は最高鋼中縦波で
       0.02mm分解能
      ・ビーム路程カウンタ、最高鋼中縦波で0.02mm分解能、16BIT
      ・8,16 BIT CPUとのインターフェース
      ・外部設定用レジスタ内蔵

                                     ページのTOP

     超音波非接触砂面計(砂面計または波高計)

       USF-101

  • 超音波砂面計
  •    海岸及び河川の水理計測の研究室等で水槽を使用した実験で波による
       海浜変形や河床の
       変化等を非接触で計測する装置です。
  • 超音波波高計
  •    超音波を使用して非接触で水理実験の波の高さを計測する装置です。
    USF-101 カタログ PDFファイル
    USF-101 アプリケーション例
